Co znamená SDR v potrubí? Kompletní průvodce

Co znamená SDR?

SDR znamená Standardní poměr rozměrů a je to jedna z prvních specifikací, které technik kontroluje při výběru plastové trubky pro projekt. Číslo vám říká, jak souvisí vnější průměr trubky s tloušťkou stěny, což zase určuje, jaký tlak může trubka bezpečně zvládnout. Například trubka označená SDR 11 má vnější průměr, který je jedenáctinásobkem minimální tloušťky stěny.

Tento termín se neustále objevuje ve specifikacích vodního, plynového, kanalizačního a průmyslového potrubí, zejména pro tlakové potrubí z HDPE a PVC. Výrobci vyrábějící a kompletní sortiment trubek z HDPE obvykle uvádí SDR vedle průměru potrubí a tlakové třídy, protože tři hodnoty společně definují, co je potrubí dimenzováno.

Jak se počítá SDR

Vzorec za SDR je jednoduchý:

SDR = Vnější průměr ÷ Minimální tloušťka stěny

Vezměte trubku s vnějším průměrem 4,5 palce a minimální tloušťkou stěny 0,409 palce. Rozdělte jednu druhou a výsledkem je 11, takže trubka je klasifikována jako SDR 11. Změňte tloušťku stěny na 0,265 palce na stejném průměru a SDR se vyšplhá na 17. Na vnějším průměru se nic nezměnilo – změnila se pouze stěna a tato jediná proměnná zachycuje číslo SDR.

Proč je SDR důležitý pro výkon potrubí

SDR není jen rozměrový štítek – je to přímý ukazatel toho, jak velkému vnitřnímu tlaku může potrubí odolat. Vztah běží jedním jasným směrem: nižší číslo SDR znamená silnější stěnu vzhledem k průměru trubky a silnější stěna zvládne vyšší tlak. Vyšší číslo SDR znamená tenčí stěnu, nižší tlakovou kapacitu a obvykle lehčí a levnější potrubí.

To je důvod, proč dvě trubky různých průměrů, ale stejné SDR, mají stejný jmenovitý tlak, pokud jsou vyrobeny ze stejného materiálu. 2palcová trubka SDR 11 HDPE a 12palcová trubka SDR 11 HDPE jsou obě dimenzovány na stejný pracovní tlak, protože poměr stěny k průměru zůstává konstantní. Tato konzistence je součástí toho, co tvoří trubka z vysokohustotního polyetylenu pro rozvod vody snadno specifikovatelné v systému se smíšenými velikostmi potrubí.

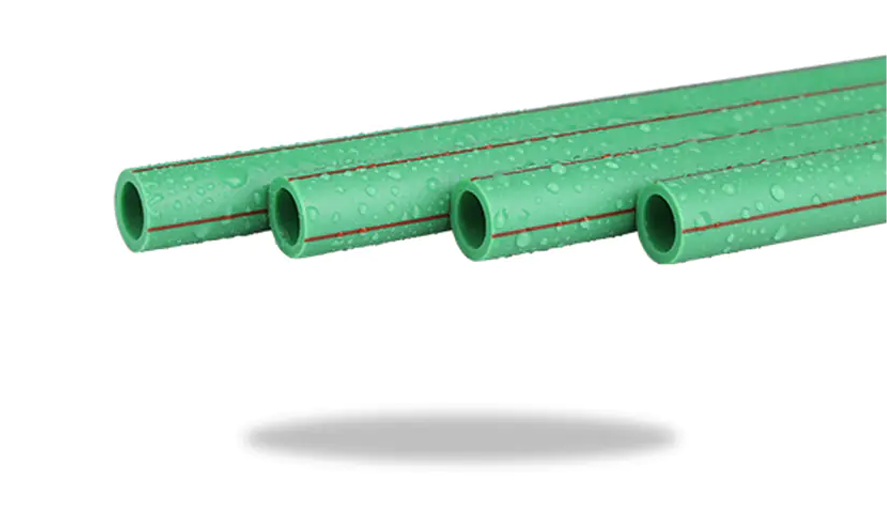

Tloušťka stěny řízená SDR také ovlivňuje tuhost. Trubka s nižší SDR odolává průhybu při zatížení zeminou a dopravní zátěži lépe než tenkostěnná trubka s vysokým SDR, což je důležité pro instalace v zemi. Stejná logika se vztahuje i na další plastové potrubní systémy mechanická pevnost a pevnost v tlaku PPR trubky sleduje srovnatelný vztah tloušťky stěny.

SDR vs. DR: Jaký je rozdíl

SDR a DR se počítají stejným způsobem a popisují stejný fyzický vztah, ale nejsou zcela zaměnitelné. DR (Dimension Ratio) platí pro jakýkoli poměr vnějšího průměru k tloušťce stěny. SDR se konkrétně týká poměrů, které spadají do standardizované číselné řady stanovené ANSI: 9, 11, 13,5, 17, 21, 26 a 32,5. Každý krok v této sérii představuje zhruba 20% snížení tloušťky stěny oproti předchozímu.

Některé normy pro potrubí používají poměry rozměrů, které se na tuto řadu nehodí. Například PVC trubka AWWA C900 se vyrábí v DR 14, DR 18 a DR 25 – hodnotách vybraných tak, aby odpovídaly specifickým tlakovým třídám, spíše než aby se řídily vývojem ANSI. Tyto kanály se správně nazývají potrubí DR, nikoli potrubí SDR, i když základní matematika je identická. V každodenní konverzaci se tyto dva pojmy používají volně, ale na rozdílu záleží při psaní specifikací nebo porovnávání potrubí s různými plastovými materiály. HDPE trubka je srovnatelná s PVC a ocelovou trubkou v síle a pružnosti.

Společné hodnoty SDR a jejich aplikace

Ne každá hodnota SDR vyhovuje každé práci. Nižší čísla jdou tam, kde je tlak nejvyšší; vyšší čísla jdou tam, kde je zátěž lehčí nebo žádná.

SDR 11 má obzvláště široké využití, protože vyvažuje tlakovou kapacitu s náklady na materiál a je to standardní hodnocení pro mnoho rozvodů zemního plynu a mnoho dalších Trubkové výrobky z HDPE určené pro rozvody plynu . Potrubí s hodnocením SDR 26 nebo 32,5 se naopak projevuje v drenáži s gravitací, kde je vnitřní tlak minimální a prioritou je nákladová efektivita před odolností proti roztržení.

Jak vybrat správnou SDR

Výběr SDR začíná pracovním tlakem, který musí potrubí zvládnout, včetně případné elevační hlavy v systému. Odtud několik dalších faktorů obvykle posouvá výběr směrem k nižšímu nebo vyššímu číslu.

• Nárazový tlak z cyklování čerpadla, uzavření ventilu nebo použití hydrantu, který může dočasně překročit tlak v ustáleném stavu
• Způsob instalace – směrové vrtání a protržení trubky působí tahovým napětím, které často vyžaduje silnější stěnu, než by vyžadoval samotný jmenovitý tlak
• Provozní teplota, protože jmenovité tlaky pro plastové potrubí jsou založeny na standardní referenční teplotě a poklesu s rostoucí teplotou
• Vnější zatížení hloubkou zasypání, půdními podmínkami a provozem, které ovlivňuje, jakou prstencovou tuhost potrubí potřebuje

Podle Technické pokyny Institutu pro plasty o rozměrech HDPE , přizpůsobení SDR jak tlaku, tak podmínkám instalace – nikoli samotnému tlaku – je to, co udržuje potrubní systém funkční po celou dobu jeho projektované životnosti. Umístěním SDR přímo dopředu se vyhnete nákladným neshodám s armaturami a svařovacím zařízením, protože spoje, spojky a svařovací nástroje jsou všechny postaveny na specifické řadě SDR. Pro širší pohled na to, kam tato hodnocení zapadají do celkového výběru potrubí, viz výhody a oblasti použití trubek z vysokohustotního polyetylenu .
