PPR vláknité kompozitní potrubí
Jako druh třívrstvého kompozitního potrubí je kompozitní potrubí Fiber/PP skutečným vylepšením normálního potrubí PP-R. Vnitřní a vnější vrstvy potrubí jsou vyrobeny z čisté polypropylenové náhodné kopolymerové pryskyřice, která zajišťuje, že potrubí je hygienické a zdravé při použití pro zásobování vodou. Vysoce výkonný kompozitní materiál vlákno/PP střední vrstvy výrazně zlepšuje vlastnosti takových trubek používaných v horkovodním systému. Tato nově typovaná trubka má vyšší pevnost, vyšší houževnatost, vyšší tuhost a nižší koeficient lineární roztažnosti.
poslat dotaz
Vlastnosti
Výhody
● Výrazně snížený koeficient lineární roztažnosti, 30 % koeficientu PPR, který se blíží koeficientu stabilních kompozitních trubek.
● Vyšší pevnost a stálost rozměrů.
● Odolnost vůči tlaku je výrazně zlepšena, s o 25 % vyšším tlakovým zatížením než PPR za stejných podmínek použití.
● Vylepšená odolnost vůči impulsům při nízkých teplotách.
● Vynikající odolnost vůči vysokým teplotám. Lze jej dlouhodobě používat při 90℃.
● Zásuvkové fúzní připojení s fitinky PP-R , věrohodné a pohodlné.
● Hladká a hygienická, dobrá volba pro systém pitné vody.
Aplikace
● Rozvod studené a teplé vody;
● Potrubí pro systém pitné vody;
● Potrubí pro druhy vysokoteplotních a nízkoteplotních topných systémů;
● Potrubí pro nastavení vytápění a chlazení v solárních systémech;
● Spojovací potrubí pro klimatizace;
Rozměry a specifikace
Spojování tepelnou fúzí
 |  |

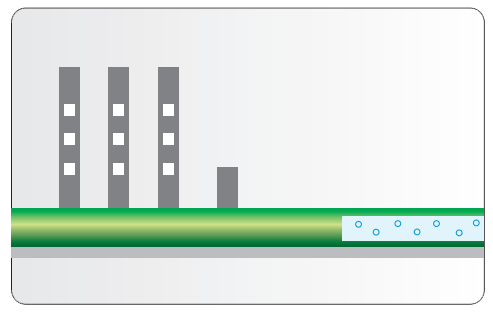

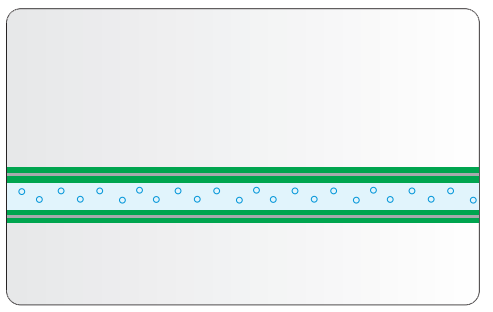

| Tři vysoké a jeden nízký činí potrubí bezpečnější To znamená, že má vyšší pevnost, vyšší houževnatost, vyšší tuhost a nižší koeficient lineární roztažnosti, což skutečně přináší omezení běžného potrubí PP-R specializovaného na stoupací potrubí, průhledné potrubí a potrubí na horkou vodu. | Nedeformační potrubí , atraktivnější vzhled Vysoce výkonné kompozitní trubky PP-R mají třívrstvou strukturu s materiálem PP-R ve vnitřní a vnější vrstvě a zesíleným kompozitním materiálem ve střední vrstvě. Vliv střední vrstvy byl proveden ve vyztuženém potrubí a snížil vliv koeficientu lineární roztažnosti. Koeficient lineární roztažnosti vysoce výkonného kompozitního potrubí má pouze 1/3 běžného PP-R, což je blízko hliníkovo-plastovému kompozitnímu potrubí. Během instalace a používání nedochází k znatelnému „tepelnému roztahování a smršťování“, což má za následek plošší a estetičtější vzhled. |
 |  |

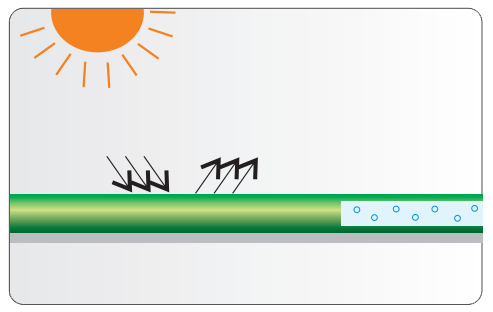

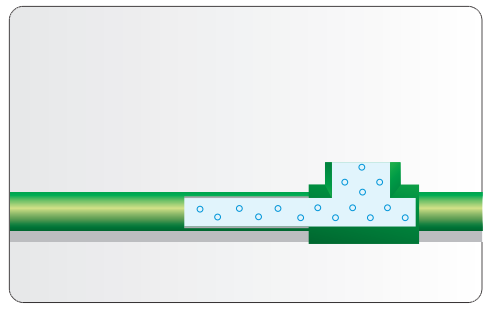

| Odolá vysokým teplotám, netěsnostnímu potrubí odolnému proti výbuchu Za správných podmínek mohou být vysoce výkonné kompozitní trubky používány po dlouhou dobu při tlacích pod 90 °C, zejména pro horkovodní potrubí. | Snadná instalace a konstruování Může být spojen s běžnými PP-R tepelnými tavnými a tepelně vkládacími armaturami, s kompletními armaturami, pohodlnou a spolehlivou konstrukcí. |
Výhody
● Výrazně snížený koeficient lineární roztažnosti, 30 % koeficientu PPR, který se blíží koeficientu stabilních kompozitních trubek.
● Vyšší pevnost a stálost rozměrů.
● Odolnost vůči tlaku je výrazně zlepšena, s o 25 % vyšším tlakovým zatížením než PPR za stejných podmínek použití.
● Vylepšená odolnost vůči impulsům při nízkých teplotách.
● Vynikající odolnost vůči vysokým teplotám. Lze jej dlouhodobě používat při 90℃.
● Zásuvkové fúzní připojení s fitinky PP-R , věrohodné a pohodlné.
● Hladká a hygienická, dobrá volba pro systém pitné vody.
Aplikace
● Rozvod studené a teplé vody;
● Potrubí pro systém pitné vody;
● Potrubí pro druhy vysokoteplotních a nízkoteplotních topných systémů;
● Potrubí pro nastavení vytápění a chlazení v solárních systémech;
● Spojovací potrubí pro klimatizace;
Rozměry a specifikace
| Stupeň tlaku | Specifikace ( mm) |
| SDR11/S5/PN10 | 20×2,0 |
| 25×2,3 | |
| 32×2,9 | |
| 40×3,7 | |
| 50×4,6 | |
| 63×5,8 | |
| 75×6,8 | |
| 90×8,2 | |
| 110×10,0 | |
| SDR7.4/S3.2/PN16 | 20×2,8 |
| 25×3,5 | |
| 32×4,4 | |
| 40×5,5 | |
| 50×6,9 | |
| 63×8,6 | |
| 75×10,3 | |
| 90×12,3 | |
| 110×15,1 | |
| SDR9/S4/PN12,5 | 20×2,3 |
| 25×2,8 | |
| 32×3,6 | |
| 40×4,5 | |
| 50×5,6 | |
| 63×7. 1 | |
| 75×8,4 | |
| 90×10. 1 | |
| 110×12,3 | |
| SDR6/S2.5/PN20 | 20×3,4 |
| 25×4,2 | |
| 32×5,4 | |
| 40×6,7 | |
| 50×8,3 | |
| 63×10,5 | |
| 75×12,5 | |
| 90×15,0 | |
| 110×18,3 |
Spojování tepelnou fúzí
Spojování tepelným tavením je vhodné pro spojování potrubních systémů z termoplastických polyolefinů. Spojování tepelnou fúzí patří k fyzikálnímu procesu: když se trubka a tvarovka po určitou dobu zahřejí, jejichž molekulární řetězce se taví proti původnímu uspořádání, lze je pevně spojit pod stabilním tlakem. Potom společný tlak ve fúzní zóně způsobí, že se tající molekulární řetězce ochladí s materiály a znovu se spojí, aby se staly novou jednotou. Proto jsou teplota, doba ohřevu a tlak ve spoji tři důležité faktory při tepelném spojení. Podle DVS2207/2208 připojení tepelné fúze zahrnuje připojení zásuvkové fúze, elektrofúze a připojení na tupo, První dvě jsou přijata pro systémy vodních trubek s malým průměrem, Doporučuje se, aby Weixing PP-Rpipeline přijal zásuvkové fúzní připojení . Když je průměr trubky menší než 63 mm, jsou spojeny ruční svářečkou. Pokud je průměr trubky větší než 63 mm, doporučuje se použít svařovací stroj s velkým výkonem.
Postupy tepelné fúze:
Postupy tepelné fúze:

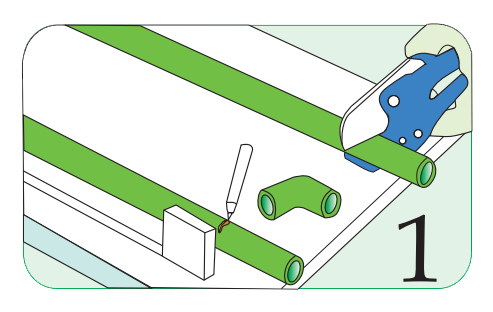

● Trubka musí být řezána kolmo k její ose speciální řezačkou.
● Aby nedošlo ke snížení kvality připojení, vyčistěte spojovací oblasti trubek a tvarovek, vyhněte se písku, prachu atd.
● Ujistěte se, že je svařena odpovídající žhavící hlava k rozměru trubky. Připojte svařovací stroj a připojte jej ke zdroji napájení. Počkejte, dokud teplota žhavící hlavy nedosáhne optimální teploty (260±10℃), což může být indikováno blikající zelenou kontrolkou.

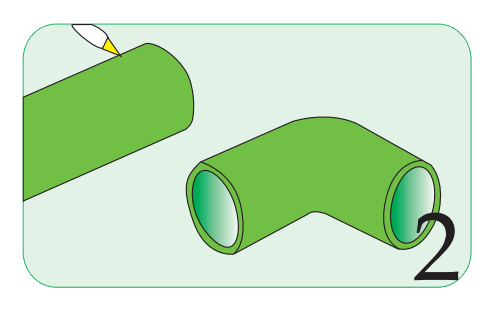

● Tužkou označte na trubce hloubku svaru. (viz přiložená tabulka);

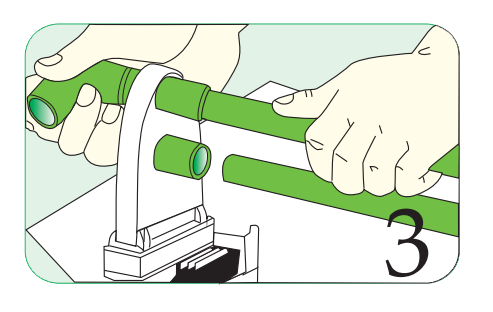

● Do svářečky zasuňte současně trubku a tvarovku. Zahřívejte podle zadaného času.

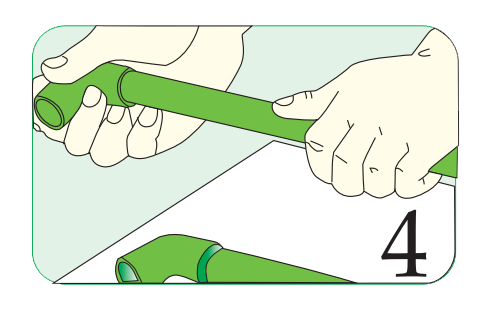

● Po uplynutí doby ohřevu vytáhněte trubku a tvarovku a ihned je spojte. Během spojování lze provést drobné úpravy, ale úhel zkroucení by neměl překročit 5°.
● Po dokončení připojení držte trubku a tvarovku pevně a dodržujte dostatečnou dobu chlazení.
Časový cyklus ohřevu a chlazení
 |  |  |  |
Časový cyklus ohřevu a chlazení
| Průměr | Hloubka | Doba ohřevu | Doba svařování | Doba chlazení |
| mm | mm | Sek. | Sek. | Min. |
| 20 | 14,0 | 5 | 4 | 2 |
| 25 | 15,0 | 7 | 6 | 2 |
| 32 | 16.5 | 8 | 6 | 4 |
| 40 | 18,0 | 12 | 6 | 4 |
| 50 | 20,0 | 18 | 6 | 4 |
| 63 | 24,0 | 24 | 8 | 6 |
| 75 | 26,0 | 30 | 8 | 8 |
| 90 | 29,0 | 40 | 8 | 8 |
| 110 | 32,5 | 50 | 10 | 8 |
Když je venkovní teplota nižší než 5 °C, doba ohřevu se prodlouží o více či méně 50 %.
Potrubní armatury
Vzhledem k tomu, že tvarovky a příslušenství jsou stejné jako u potrubního systému PP-R, je zapotřebí speciální panel pro odizolování konců trubek před tavným svařováním.
Související produkty
Vynikající produkt s vynikajícím řemeslným zpracováním
O nás
Shanghai Zhongsu Pipe Co., Ltd.
Shanghai Zhongsu Pipe Co., Ltd. založená v roce 2004 s registračním kapitálem 1,01 miliardy, která se nachází v okrese Jinshan v čínské Šanghaji a zabírá 70 000 metrů čtverečních. Společnost ZHSU se specializuje na výrobu trubek PPR, antibakteriálních trubek PPR, trubek PPR proti UV záření, trubek PP-RCT, trubek PE-RT, trubek HDPE a tvarovek s různými materiály, přijala špičkovou výrobní linku, aby zvýšila produktivitu a poskytla zákazníkovi rychlou dodací lhůtu. Aby bylo možné spolupracovat s národním projektem bezpečnosti pitné vody na venkově, ZHSU přijala zařízení s velkým průměrem na výrobu PE, náš největší průměr PE trubky v současnosti dosáhl DN1200 mm, ZHSU se stala jedním z výrobců v Číně, kteří mohou vyrábět PE trubky o velkém průměru.
Přijali jsme výrobní linky německé značky Battenfeld-cincinnati na plastové trubky, abychom organizovali výrobu v přísném souladu s mezinárodními normami, postup od nákupu surovin po dodávku hotového výrobku je plně monitorován, prošli certifikací ISO9001, ISO14001 a OHSAS18001 z důvodu dokonalého řízení. Kromě toho jsme byli nominováni jako "výrobky slavné značky v Šanghaji, šanghajské high-tech podniky a slavné ochranné známky v Šanghaji".
čestný certifikát
Zpětná vazba zprávy
Zprávy
Znalost produktu
Jak začlenění vláken ovlivňuje celkový výkon a vlastnosti kompozitu?
Začlenění vláken do PPR vláknité kompozitní trubky a tvarovky výrazně ovlivňuje celkový výkon a vlastnosti kompozitního materiálu. Zde je několik způsobů, jak přidání vláken zlepšuje vlastnosti těchto kompozitních potrubních systémů pp rct:
Síla a tuhost:
Vlákna, běžně vyrobená z materiálů, jako je sklo nebo jiné výztužné polymery, přispívají ke zvýšené pevnosti v tahu a tuhosti. Výsledkem je kompozitní materiál, který snese vyšší mechanické namáhání a tlaky ve srovnání s tradičními PPR trubkami.
Odolnost proti nárazu:
Vlákna zlepšují rázovou odolnost kompozitního materiálu, čímž je odolnější vůči vnějším silám, vibracím a mechanickým rázům. To je zvláště výhodné v aplikacích, kde mohou být trubky vystaveny nárazu nebo fyzickému namáhání.
Odolnost proti tečení:
Začlenění vláken zvyšuje odolnost proti tečení kompozitu, což znamená, že může lépe odolávat dlouhodobému vystavení trvalému zatížení bez deformace. To je důležité pro zachování strukturální integrity potrubního systému v průběhu času.
Flexibilita a odolnost:
Zatímco PPR je známý pro svou flexibilitu, přidání vláken může tuto vlastnost dále zlepšit. Kompozitní materiál zůstává pružný a zároveň získává dodatečnou pevnost, což přispívá k odolnému a spolehlivému potrubnímu systému.
Kontrola tepelné roztažnosti:
Vlákna mohou pomoci řídit tepelnou expanzi a kontrakci kompozitního materiálu. To je cenné v aplikacích, kde jsou výrazné změny teploty, protože to minimalizuje změny rozměrů potrubí.
Teplotní odolnost:
Vlákna mohou přispívat ke zlepšené teplotní odolnosti, což umožňuje kompozitu odolávat vyšším teplotám, aniž by byla ohrožena jeho strukturální integrita. Díky tomu jsou vláknité kompozitní trubky PPR vhodné pro horkovodní a průmyslové aplikace.
Snížené tření a opotřebení:
Přítomnost vláken může snížit tření v potrubním systému a minimalizovat opotřebení v průběhu času. To je výhodné pro zachování účinnosti a dlouhé životnosti trubek, zejména v aplikacích s abrazivními kapalinami.
Chemická odolnost:
Chemická odolnost trubek PPR Fiber Composite se často zvyšuje přidáním vláken. Díky tomu je kompozitní materiál odolnější vůči korozivním látkám, což přispívá k delší životnosti.
Vylepšená tuhost:
Vlákna přispívají ke zvýšené tuhosti a poskytují dodatečnou konstrukční podporu trubek. To je výhodné pro zabránění deformaci za podmínek vysokého tlaku nebo když jsou trubky zakopané nebo vystavené vnějšímu zatížení.
Odolnost proti prasklinám:
Začlenění vláken zvyšuje odolnost proti praskání a snižuje pravděpodobnost šíření prasklin v materiálu. To je zásadní pro zachování celistvosti potrubí a zabránění únikům.
Lehká konstrukce:
Navzdory přidané pevnosti mohou trubky PPR Fibre Composite zůstat relativně lehké ve srovnání s některými alternativními materiály. To usnadňuje manipulaci, přepravu a instalaci.
Flexibilita konstrukce a designu:
Kompozitní materiál nabízí flexibilitu v designu, což umožňuje vytvářet trubky s přizpůsobenými charakteristikami na základě specifických požadavků aplikace.
